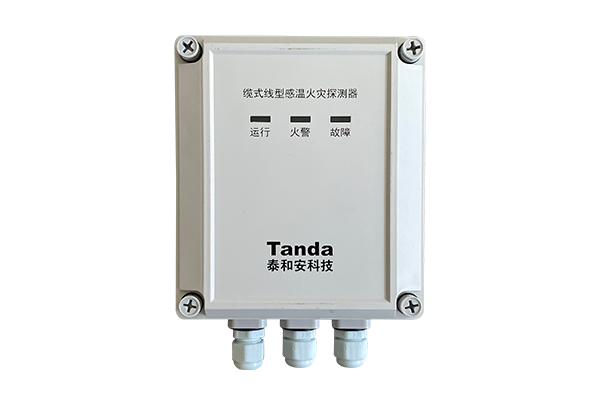

信号处理单元
缆式线型感温火灾探测器，分为可恢复式和不可恢复式，报警温度分别为定温85℃和105℃。探测器由信号处理单元、终端处理器、线型温度传感器三部分构成。探测器采用两总线制连接方式，可与泰和安火灾报警控制器直接连接，实现火警及故障信号上传；也可独立使用，报警时由信号线输出火警状态，报故障时由探测器信号线输出故障状态。
产品说明书

  • 产品概述

★ 两总线：直接接入火灾报警总线，不需外接模块；
★ 报警准确、不误报：智能算法，有效识别火灾；
★ 总线与电缆电气隔离，减少干扰；
★ 可恢复式，可重复使用，降低使用成本；
★ 支持独立工作：具备火警、故障触点输出；
★ 高防护，环境适应能力强。

名称参数
工作电压额定电压 DC 24V（15V～28V）
工作电流监视电流：1.5mA 报警电流：2mA
报警温度85℃：JTW-LDM-TX3LF01/85、JTW-LDM-TX3L01/85
105℃：JTW-LDM-TX3LF02/105、JTW-LDM-TX3L02/105
探测器类别缆式、定温、探测型、可恢复式：JTW-LDM-TX3LF01/85、JTW-LDM-TX3LF02/105
缆式、定温、探测型、不可恢复式：JTW-LDM-TX3L01/85、JTW-LDM-TX3L02/105
使用长度≤200m
防护等级IP66
环境温度-10～+50℃ （JTW-LDM-TX3LF01/85，JTW-LDM-TX3L01/85）
-10～+70℃ （JTW-LDM-TX3LF02/105，JTW-LDM-TX3L02/105）
状态指示运行指示灯绿色，正常工作时闪亮，
火警指示灯红色，火警时常亮，
故障指示灯黄色，线型温度传感器短路、断路时常亮
输出触点容量AC 220V/1A DC 30V/1A
外形尺寸130mm×160mm×67mm
执行标准GB 16280-2014
